3.2寸手持机

您的当前位置: 首 页 >> 可二次开发手持终端 >>

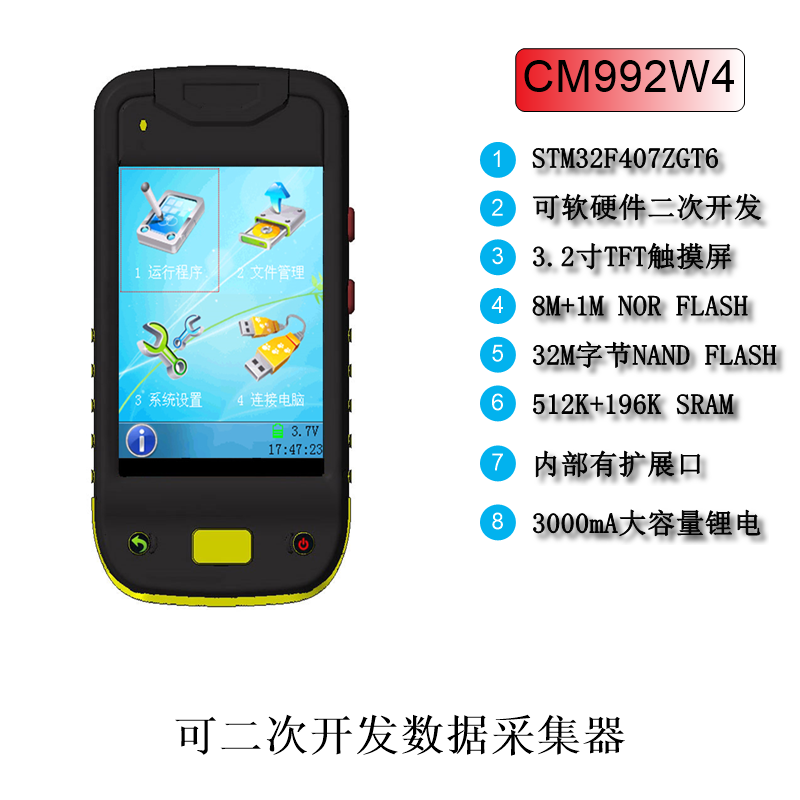

3.2寸手持机

  • 所属分类:可二次开发手持终端

  • 品牌:广州创伦
  • 点击次数:
  • 发布日期:2024/11/25
  • 在线询价
  • 详细介绍

一、产品概述


本手持式数据采集器是广州市创伦电子科技有限公司匠心打造的一款多功能、高性能智能终端设备,旨在为各行业数据采集与现场作业需求提供便捷、高效且灵活定制的解决方案。凭借强大的主控芯片(STM32F407ZGT6 或 STM32H743ZIT6)、丰富的显示配置选项、多元的外设接口与扩展能力,以及完善的开发支持体系,广泛应用于物流仓储、零售快消、医疗保健、工业制造、公共事业等诸多领域,助力企业实现数字化运营与精细化管理。

二、产品外观与规格

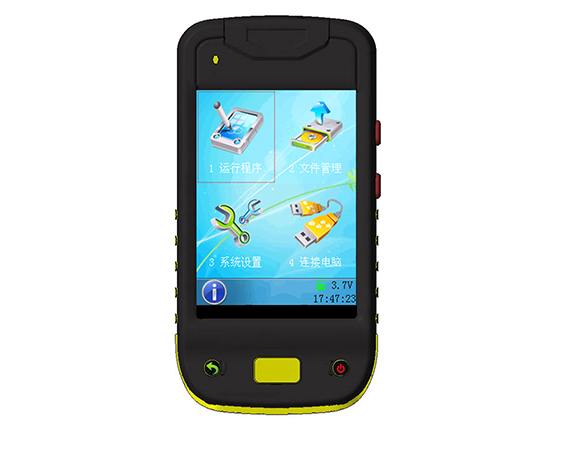

  1. 外观设计:整体遵循人体工程学原理,机身线条流畅顺滑,边角经圆润处理,既保证美观又兼顾手持舒适度,有效防止使用过程中的刮擦与磕碰损伤。外壳选用高强度工程塑料材质,具备出色的耐用性与抗冲击性能,可适应复杂多变的作业环境。正面主要被屏幕占据,屏幕下方合理布局触摸操作区及部分功能按键(如方向键、确认键等),方便单手快速操作;侧面依次分布着各类接口(充电接口、通信接口等)、扩展插槽以及开关机键、快捷键等,布局紧凑合理,易于操作且互不干扰。

  2. 物理规格:产品尺寸为长 151mm、宽 70mm、高 26mm,小巧轻便,易于携带与握持,长时间使用不易产生手部疲劳,方便作业人员穿梭于各类狭窄工作空间(如仓库货架间、生产流水线旁)开展数据采集工作。重量适中,约 [X] 克(依具体硬件配置略有差异),不会对日常携带与操作造成额外负担。

三、硬件配置


  1. 主控芯片

    • STM32F407ZGT6:基于 ARM Cortex - M4 内核,运行主频高达 168MHz,内置 1MB Flash 存储用于程序代码存放,192KB SRAM 保障数据高效暂存与运算处理。拥有丰富的外设资源,包括多个定时器、通用异步收发器(UART)、串行外设接口(SPI)、集成电路间总线(IIC)等,能稳定应对多任务并发的数据采集、处理与传输需求,以高性价比优势满足常规业务场景运作。

    • STM32H743ZIT6:搭载先进的 ARM Cortex - M7 内核,主频飙升至 480MHz,具备 2MB Flash 与 1MB SRAM,提供卓越的处理能力与数据吞吐速度,强大的浮点运算单元可高效处理复杂数学运算(如传感器数据分析、加密解密算法),为对性能要求苛刻的应用场景(如实时高清图像采集处理、大数据量传输监控)筑牢硬件根基。

  2. 显示屏:提供 2.8 寸(分辨率 240 * 320)、3.2 寸(分辨率 240 * 320)、3.5 寸(分辨率 320 * 480)、4.0 寸(分辨率 320 * 480)、4.3 寸(分辨率 480 * 800)、5.0 寸(分辨率 480 * 854)等多元尺寸选择,满足不同用户对屏幕显示大小与清晰度的偏好。屏幕材质可选 TFT 或 IPS,TFT 屏色彩鲜艳、亮度较高,在户外强光下可视性良好;IPS 屏则以广视角、色彩还原精准著称,确保从不同角度操作查看时,屏幕内容显示不失真、不偏色,为数据展示、图像识别等作业提供优质视觉体验。且均支持触摸操作,触摸反应灵敏、定位精准,搭配实体键盘,用户可按需选择便捷输入方式,适应多样化工作场景(戴手套操作时实体键盘更便捷,录入复杂信息时触摸键盘更灵活)。

  3. 外部接口与扩展

    • 丰富多样的外部接口一应俱全,涵盖 SRAM、SDRAM、NOR FALSH、NAND FLASH 接口,便于灵活扩充存储容量,满足海量数据缓存需求;UART、SPI、IIC 接口为连接各类传感器、外设模块提供通信链路,实现与温湿度传感器、压力传感器等协同工作,采集周边环境数据;ADC、DAC 接口支持模拟信号与数字信号转换,适配模拟量输入输出场景(如工业自动化控制中的模拟量监测与调控)。

    • 总线 BUS 扩展与 IO 外设扩展能力卓越,预留充足扩展接口与引脚资源,方便客户依据特定项目需求接入自定义功能模块,如额外的专用传感器、特殊通信模块等,轻松实现设备功能个性化 “升级”,适配不断演变的业务创新需求。

  4. 外设模块支持:全面兼容 RS232、RS485、MBUS、CAN、USB、LORA、WIFI、4G、RFID、一维条码、二维码等外设模块。RS232/RS485 常用于工业设备串口通信、近距离数据交互;MBUS 助力智能电表等能源类设备远程抄表;CAN 总线适配汽车电子、工业自动化控制网络;USB 实现高速数据传输、设备充电与外接存储等功能;LORA 满足低功耗广域物联网数据传输,适用于远程监控场景;WIFI 与 4G 保障设备随时随地接入互联网,实现数据云端同步;RFID 用于快速识别电子标签信息,在门禁、资产管理领域广泛应用;强大的一维条码、二维码扫描模块精准读取各类条码信息,加速商品盘点、物流分拣等流程。客户还可按需自行添加硬件模块,深度定制专属设备功能。

  5. 电源与续航:内置高性能可充电锂电池,电池容量依硬件配置合理优化,确保在不同硬件组合下,设备均可连续工作 24 小时以上。采用智能电源管理系统,精准监控电池电量、优化功耗分配,支持低电量预警与快速充电技术,充电时间短,减少设备停机时间,保障长时间、不间断作业需求。

四、软件特性


  1. 开发支持:提供免费的集成开发环境(IDE)与图形化用户界面构建工具(GUIBUILDER)及配套开发工具集,无论客户是资深软件工程师还是初学者,都能借助直观易用的工具高效开展二次开发工作。基于统一的函数接口与硬件接口规范,编写代码、设计界面流程更为简便,代码易于移植复用,大幅缩短项目开发周期,降低开发成本。专业技术团队随时待命,为客户提供技术咨询、故障排查、开发指导等全方位支持,确保开发过程顺利推进。

  2. 通信与集成软件:配备 PC 端动态库与通信软件,实现设备与客户现有系统无缝集成。动态库封装底层通信协议与设备操作逻辑,客户在自有系统开发中轻松调用,实现数据交互、设备控制;通信软件提供可视化操作界面,方便设备配置管理、数据传输监控,确保设备稳定融入客户信息化架构,打通数据采集与业务流程上下游环节,提升整体运营效率。

五、功能介绍


  1. 数据采集功能

    • 条码扫描:内置高性能扫描引擎,对常见一维条码(如 Code 39、EAN - 13、UPC - A 等)与二维条码(QR Code、Data Matrix、PDF417 等)具备卓越识别能力。扫描速度快、精度高,可在不同材质(纸质、塑料标签)、不同印刷质量(清晰、模糊、污损)及多角度(倾斜、旋转)条件下精准读取条码信息,广泛应用于零售商品盘点、物流包裹追踪、医疗样本标识识别等场景,有效减少人工录入差错,提升数据采集效率。

    • RFID 读写:支持多频段(低频 LF、高频 HF、超高频 UHF)RFID 标签读写操作,快速获取标签内存储数据(如资产编号、产品规格、人员身份信息等),并可按需改写部分标签数据。在门禁管理系统中,快速验证人员身份权限;于资产管理流程,实现资产全生命周期追踪管控,提升管理精细化程度。

    • 传感器数据采集:借助丰富外部接口连接各类传感器(温湿度、光照、压力等),按预设频率自动采集环境数据,实时监测工作场所环境状态,为冷链物流温度监控、工业厂房环境安全评估等提供数据支撑,确保作业环境合规、产品质量稳定。

  2. 数据存储与传输功能

    • 本地存储:利用内置存储及可外接扩展的存储设备(通过 NOR FALSH、NAND FLASH 等接口),安全可靠存储海量采集数据,防止数据丢失。内置文件管理系统,方便数据分类存储、查询检索,即便在网络中断等特殊情况下,也能保障数据完整性,待网络恢复后及时上传同步。

    • 无线传输:依托 WIFI、4G、LORA 等无线通信模块,将采集数据实时传输至云端服务器或本地监控中心,支持断点续传、数据加密传输等功能,确保数据传输高效、安全、可靠。在物流配送场景,司机利用 4G 网络实时回传货物运输状态;智能工厂中,设备通过 WIFI 将生产数据传输至车间管理系统,实现生产过程透明化、智能化管控。

    • 有线传输:借助 USB、RS232、RS485 等接口,与电脑、服务器等设备进行高速稳定有线数据传输,常用于设备初始化配置、批量数据导出导入等操作,适配不同网络环境与作业需求,保障数据交互流畅性。

  3. 人机交互功能:融合触摸操作与实体键盘输入,用户可在触摸屏幕上通过点击、滑动、缩放等手势便捷操作图形化界面,快速进入各功能模块(数据采集、设置、查询等);实体键盘在特殊环境(如戴手套户外作业)下确保输入准确性与效率,二者相辅相成,提升人机交互友好性与操作便捷性。屏幕显示清晰直观,以图表、列表等形式展示采集数据、设备状态、操作提示等信息,便于用户及时掌握作业情况、调整工作流程。

六、使用方法


  1. 开机与初始化:确保设备电量充足,长按机身侧面的开关机键,设备启动,屏幕亮起并显示开机画面,系统自动进行硬件自检(包括主控芯片、内存、外设接口等)与初始化操作,加载内核、驱动程序及默认配置参数。首次开机时,依据屏幕提示向导,依次完成语言选择(支持多国语言,如中文、英文、日文等)、日期时间设置(可手动输入或通过网络同步)、无线网络配置(若启用 WIFI,搜索周边热点并输入密码连接)等基础设置,顺利进入主操作界面,开启数据采集之旅。

  2. 数据采集操作

    • 条码扫描:进入 “条码扫描” 功能模块,屏幕切换至扫描界面,扫描引擎自动启动。将设备扫描窗口对准目标条码标签,保持适当距离(一般一维条码 3 - 15 厘米,二维条码 2 - 10 厘米,依条码尺寸与清晰度微调)与角度(尽量保持水平、垂直偏差在 ±30 度内),设备感应到条码后迅速发出 “滴” 声提示,扫描结果显示在屏幕醒目位置,同时自动存储至本地缓存,可按需点击 “保存” 确认入库,或依预设规则(采集量达到一定值、定时周期)自动上传。

    • RFID 读写:开启 “RFID 读写” 模块,根据标签频段选择对应操作模式(读或写),将设备靠近 RFID 标签(低频 0 - 10 厘米,高频 0 - 20 厘米,超高频 0 - 8 米,空旷环境),设备自动识别标签并读取数据显示在屏幕,如需写入数据,在输入框输入新信息后点击 “写入” 按钮,操作完成后有相应提示确认。

    • 传感器数据采集:在 “传感器数据采集” 界面,提前配置好采样频率(如每 5 分钟采集一次)、传感器类型(温湿度、光照等),设备按设定规则自动采集数据,实时更新显示在屏幕图表或列表中,方便查看数据趋势与当前状态,采集数据同样存储并可按需传输。

  3. 数据传输操作

    • 无线传输:若通过 WIFI 传输,进入 “系统设置 - 网络 - WIFI” 配置好热点连接;4G 传输需提前插入合规 SIM 卡并开启 4G 数据功能;LORA 传输确保与配对网关参数匹配。在 “数据传输” 模块选择目标传输方式(WIFI 上传、4G 推送、LORA 发送等)与接收端(指定服务器 IP 地址、端口号等),点击 “开始传输” 即可将本地缓存数据发送出去,传输过程有进度条与状态提示,确保数据安全抵达。

    • 有线传输:使用 USB 数据线连接设备与电脑,设备端选择 “USB 数据传输” 模式,电脑端识别设备后,利用配套软件或资源管理器即可访问设备存储,进行数据导出导入;RS232/RS485 传输需用对应线缆连接设备与目标主机,在设备 “通信设置” 里配置好波特率(如 9600bps)、数据位(8 位)、停止位(1 位)等参数,主机端开启接收程序实现双向数据交互。

  4. 二次开发操作:利用提供的免费 IDE 和 GUIBUILDER 工具,在电脑安装并启动后,导入设备专属软件开发包(SDK),基于统一函数接口规范编写业务逻辑代码(如定制数据处理算法、优化通信协议流程),利用 GUIBUILDER 可视化拖拽设计个性化操作界面(布局表单、设置图标样式),开发完成后通过 USB 等方式将编译生成的固件程序下载至设备,实现功能拓展与个性化定制。开发过程遇难题,随时联系专业技术人员获取远程协助或上门指导服务。

七、注意事项


  1. 操作环境注意:避免在高温(超过 50℃)、高湿度(大于 90% RH)、强磁场(靠近大型电机、变压器等设备)环境下长期使用与存放,以防影响设备性能,导致电子元件损坏、屏幕显示异常、通信干扰等问题。在粉尘多的工业场所,定期清洁设备接口、外壳,保持设备散热孔通畅,确保良好散热与正常运行。

  2. 屏幕保护要点:尽管屏幕有一定防护能力,但日常使用仍要避免硬物刮擦,不使用时可合上屏幕保护套(如有);若屏幕沾染污渍,用柔软无绒布蘸少量专用清洁剂轻轻擦拭,禁止使用腐蚀性溶剂,以免损坏屏幕涂层与显示效果。

  3. 电池维护提醒:首次使用前确保电池充分充电激活;长期不使用设备时,每 2 - 3 个月进行一次充放电循环,维持电池活性;充电时务必使用原装充电器,避免过充、过放,防止电池鼓包、寿命缩短甚至引发安全隐患。

  4. 数据安全重视:定期备份设备内部重要数据至外部存储介质或云端服务器;设备遗失或转岗交接时,及时通过系统设置的 “数据擦除” 功能清除本地敏感数据,防范数据泄露风险,保障企业信息安全。

八、售后服务


本手持式数据采集器享有为期 [X] 年的质量保修服务(非人为损坏),质保期内产品出现故障,用户可通过以下方式联系我们:客服电话 [电话号码],工作时间周一至周五 [具体时段];或发送邮件至 [邮箱地址],详细描述故障现象、设备使用场景等信息。我们将第一时间响应,提供远程技术指导排查故障,若判定需返厂维修,将告知详细返修流程与地址,确保设备快速修复归位,持续为您的数据采集工作保驾护航。


详情可咨询:13112201030 张工
